Sàn vượt nhịp ngày càng phổ biến trong xây dựng hiện đại. Các giải pháp vượt nhịp bằng bê tông cốt thép khả thi như sàn uboot, sàn uboot kết hợp cáp DUL hay sàn dự ứng lực (DUL) sẽ được xem xét. Trong đó, vượt nhịp bằng sàn Uboot được đánh giá cao hơn khi nhịp bé hơn 10m.

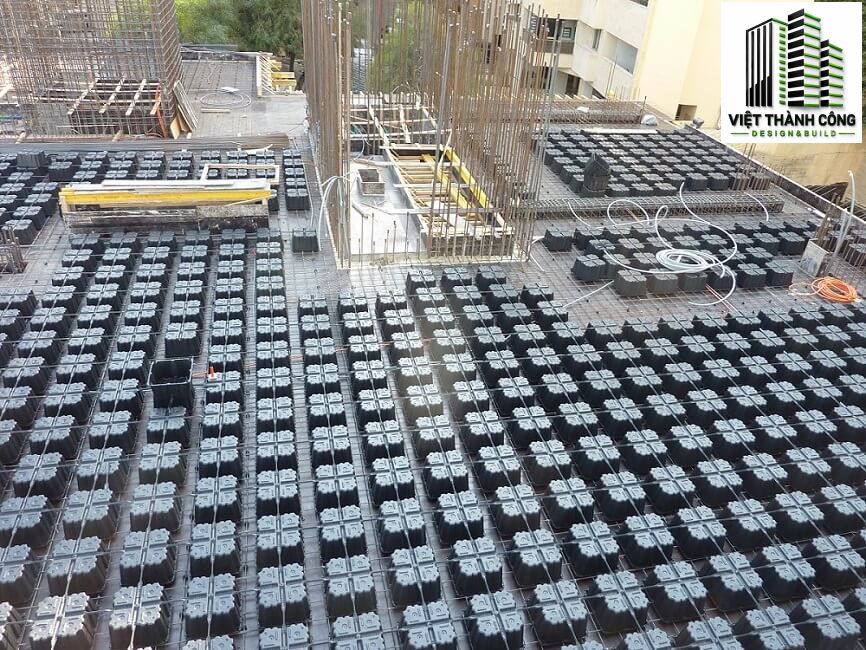

Sàn uboot là gì?
Sàn Uboot sử dụng các hộp nhựa định hình Uboot (hoặc các loại hộp tạo rỗng tương đương) để tạo khoảng trống bên trong, bỏ đi các phần ít tham gia chịu lực. Cấu trúc hướng tới mục tiêu trọng lượng bé nhất đồng thời độ cứng lớn nhất. Từ đó tối ưu hiệu quả không gian sử dụng.

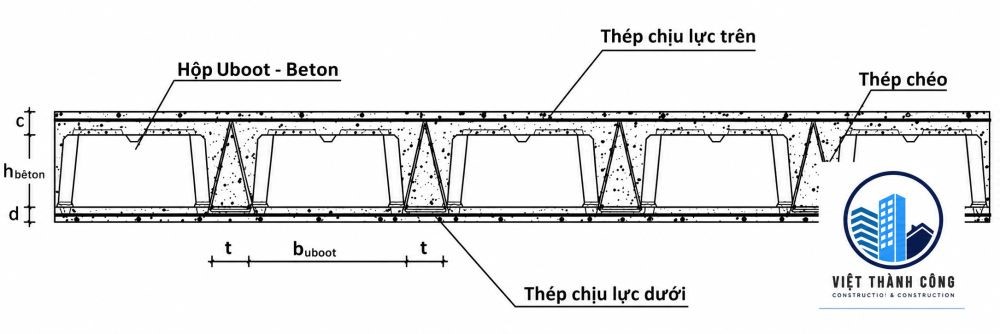

Đặc điểm và cấu tạo sàn uboot
Sàn UBoot là một trong những giải pháp kết cấu tiên tiến được ứng dụng rộng rãi trong các công trình hiện đại nhờ khả năng giảm tải trọng, vượt nhịp lớn và tối ưu chi phí.
Loại sàn này sẽ sử dụng các hộp định hình bằng nhựa polypropylene (PP) – gọi là hộp UBoot – để tạo ra các khoang rỗng bên trong bản sàn giúp giảm khối lượng sàn đáng kể từ 30-50% mà vẫn đảm bảo các tiêu chuẩn kỹ thuật khắt khe về độ cứng, khả năng chịu lực và độ bền lâu dài.
Ưu điểm vượt trội của sàn uboot
Việc lựa chọn sàn UBoot cho mang lại hàng loạt lợi ích so với các hệ sàn truyền thống:
- Khả năng chịu lực vượt trội: Sàn đặc biệt phù hợp với các công trình có nhịp lớn và tải trọng cao như trung tâm thương mại, nhà ga, bệnh viện, trường học và cao ốc văn phòng.
- Giảm trọng lượng: Nhờ cấu trúc rỗng nhẹ hơn đến 30–50% sàn đặc, giúp giảm tải lên cột, móng.
- Tăng độ cứng, hạn chế rung: Với chiều cao sàn lớn và kết cấu đặc thù, mang lại cảm giác chắc chắn, hạn chế dao động và rung động trong quá trình sử dụng.
- Khả năng cách âm, cách nhiệt tốt: Các khoang rỗng kín khí giữa các hộp UBoot tạo nên lớp cách âm tự nhiên, đặc biệt phù hợp với các công trình đòi hỏi sự yên tĩnh.
- Thi công nhanh chóng, đơn giản: Hộp UBoot nhẹ, dễ lắp đặt, giảm nhân công, tiết kiệm thời gian và chi phí thi công. So với sàn phẳng DUL hay Sàn Uboot kết hợp cáp DUL biện pháp thi công đơn gian hơn nhiều.
- Dễ dàng bố trí hệ thống MEP: Với mặt sàn hoàn toàn phẳng, việc đi ống kỹ thuật như điện, nước, điều hòa… trở nên đơn giản và hiệu quả hơn.
- Tiết kiệm chi phí xây dựng: Giảm lượng thép, bê tông và cốp pha, từ đó tiết kiệm 10–20% chi phí xây dựng tổng thể.
- Rút ngắn tiến độ thi công: Thi công có thể nhanh hơn đến 30% so với các phương án sàn truyền thống.
So sánh sàn UBoot và sàn Dầm truyền thống
Hiệu quả của sàn uboot so với sàn dầm truyền thống được so sánh theo kinh nghiệm thực tế áp dụng trên thì trường Việt Nam của Việt Thành Công và Phân tích và nghiên cứu so sánh giữa sàn truyền thống và sàn rỗng (sàn UBoot là một dạng sàn lõi rỗng) – Analysis and comparative study of conventional slab with voided slab tổng kết từ kinh nghiệm thế giới được thể hiện theo bảng.
| Tiêu chí | Sàn UBoot | Sàn dầm truyền thống |
| Trọng lượng sàn | Nhẹ hơn 30–50% | Nặng, tốn vật liệu |
| Khả năng vượt nhịp | Lên đến 15m hoặc hơn | Dưới 6,5m là hiệu quả |
| Thời gian thi công | Nhanh hơn 20–30% | Thi công chậm hơn |
| Chiều cao thông thủy | Lớn hơn | Hạn chế |
| Độ võng | Độ võng bé | Độ võng lớn hơn |
| Hệ thống MEP | Đơn giản | Phức tạp |
| Chi phí tổng thể | Giảm 10–20% | Chi phí cao hơn do nhân công, vật liệu |
Dầm sàn truyền thống chỉ hiệu quả khi nhịp bé hơn 6.5m. Khi nhịp lớn hơn sàn uboot là một lựa chọn phù hợp.

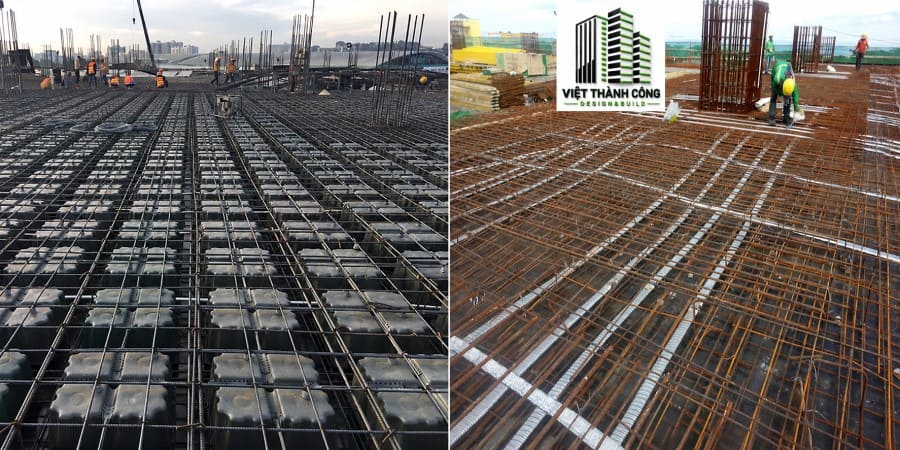

So sánh sàn UBoot và sàn dự ứng lực
Sàn uboot và sàn dự ứng lực đều là những giải pháp vượt nhịp nhưng mỗi giải pháp sẽ phù hợp với tình huống cụ thể, cùng so sánh:
| Tiêu chí | Sàn Uboot | Sàn dự ứng lực |
| Thiết kế | Đơn giản | Khó, kỹ thuật cao |
| Thi công | Đơn giản | Khó hơn, kỹ thuật cao |
| Thời gian thi công | Nhanh | Lâu hơn |
| Chống nứt | Kém hơn, tăng thép chịu nứt | Rất tốt, thép cấu tạo |
| Chống võng | Kém hơn, phải tạo vồng thi công | Tốt |
| Tải trọng xuống móng | Lớn hơn nếu nhịp >10m | Bé |
| Đi hệ MEP | Như nhau | Như nhau |
| Thẩm mỹ | Như nhau | Như nhau |
| Tổng thể chi phí | Rẻ hơn nếu nhịp <10m | Rẻ hơn nếu nhịp >10m |
Pham vi ứng dụng sàn Uboot
Công nghệ sàn UBoot đã được triển khai thành công tại nhiều dự án quy mô lớn:
- Trung tâm thương mại, siêu thị: Không gian mở, thẩm mỹ cao, không cần dầm ngang.
- Khách sạn, tòa nhà văn phòng: Giải phóng mặt bằng, bố trí không gian linh hoạt.
- Nhà cao tầng: Giảm tải trọng tổng thể, tăng hiệu quả kết cấu chịu lực.
- Nhà xưởng, khu công nghiệp: Chịu tải lớn, tốc độ thi công nhanh.
Tuy nhiên mỗi loại sàn có một phạm vi áp dụng tối ưu, một bảng khuyến nghị vượt nhịp hiệu quả được trình bày:
| Loại sàn | Sàn dầm | Sàn uboot | Sàn DUL | Sàn uboot kết hợp cáp DUL |
| Nhịp phù hợp L (m) | L < 6.5m | 6.5m < L < 10m | 10m< L < 14m | L > 14m |
Ưu điểm của Sàn uboot khi vượt nhịp là biện pháp thi công đơn gian và rất thuận tiện không đòi hỏi kỹ thuật cao, nhược điểm là khi vượt nhịp lớn (nhịp L > 10m) độ võng và nứt lớn dẫn đến việc tăng chiều dày và lượng cốt thép chịu nứt khi đó không còn hiệu quả, hiệu quả nhất cho nhịp L<10m.
Thực tiễn ứng dụng trong nhà cao tầng

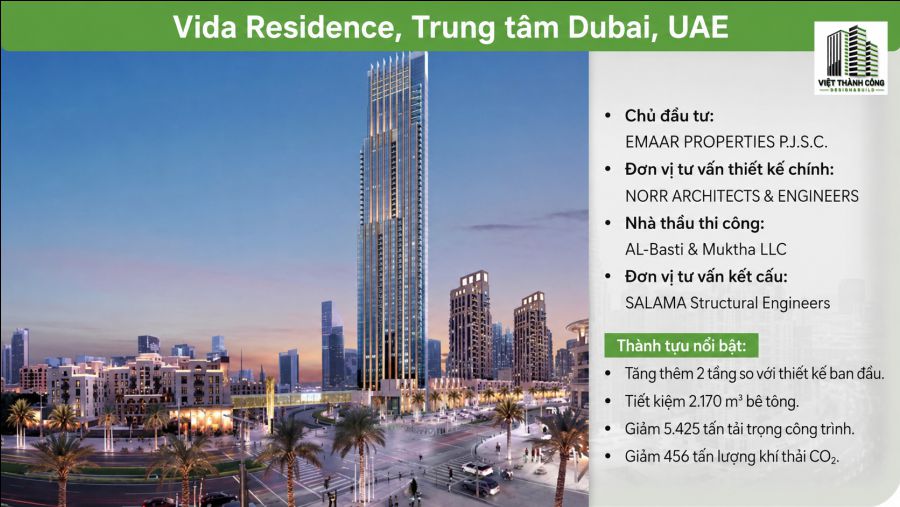

Một ví dụ thực tiễn là tòa nhà cao tầng Vida Residence (nhịp 9m) tại trung tâm Dubai, UAE, tòa nhà 57 tầng sử dụng sàn lõi rỗng Cobiax (một dạng của sàn Uboot) đã tăng được 2 tầng so với thiết kế ban đầu, tiết kiệm 2170 m3 bê tông, giảm 5425 tấn tải trọng xuống móng và 456 tấn khí thải CO2.
Thực tiễn ứng dụng trong văn phòng

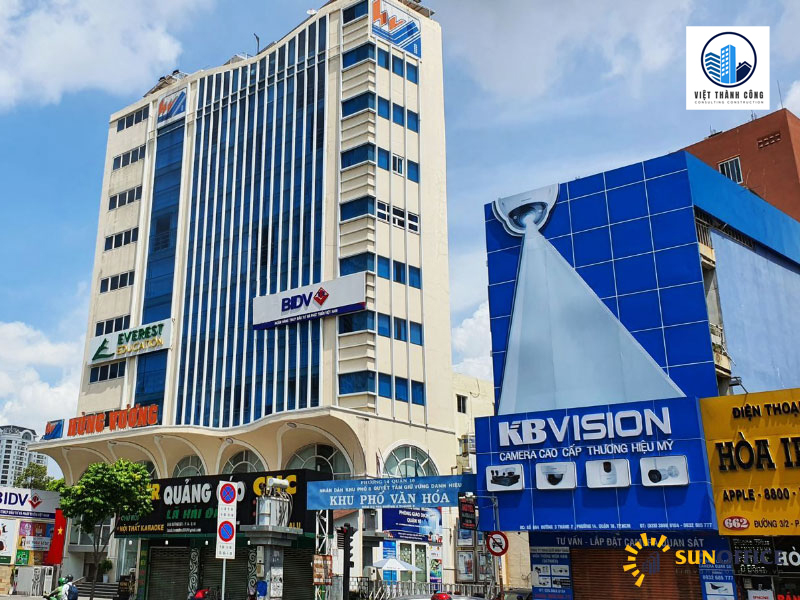

Tòa nhà văn phong Hùng Vương tại Tp. HCM qui mô 11 tầng ứng dụng sàn uboot nhịp trung bình L= 8m, tăng chiều cao thông thủy từ 2.8m lên 3.1m, thép sàn giảm 15%, thời gian thi công giảm 3 ngày/sàn.
Hướng dẫn kỹ thuật thi công của Việt Thành Công
Mặc dù là công nghệ tiên tiến, thi công sàn UBoot vẫn đòi hỏi quy trình chặt chẽ và đội ngũ có kinh nghiệm để đạt hiệu quả tối ưu:
- Yêu cầu kỹ thuật cao: Đội ngũ thi công cần nắm vững đặc điểm kỹ thuật, đặc biệt trong giai đoạn đổ bê tông hai lớp.
- Kiểm soát độ sụt bê tông chính xác: Nhằm đảm bảo bê tông lấp đầy các khe hở và không làm xê dịch hộp UBoot trong quá trình đổ.
- Giám sát thi công liên tục: Cần có kỹ sư kết cấu giám sát thi công xuyên suốt quá trình để kịp thời xử lý sai sót.
Tại Việt Thành Công các dự án đều được triển khai bởi đội ngũ chuyên gia có chuyên môn sâu. Bên cạnh đó tuân thủ các quy chuẩn xây dựng hiện hành, qui trình khoa học để tránh sai xót. Chúng tôi áp dụng quy trình thi công khép kín, bài bản, đảm bảo đúng tiến độ và chất lượng công trình:
- Lắp dựng cốp pha định hình mặt sàn
- Bố trí lớp thép chịu lực dưới
- Lắp đặt hộp nhựa UBoot đúng bản vẽ kỹ thuật
- Đặt thép lớp trên và thép tăng cường chống cắt, chống chọc thủng
- Đổ bê tông 2 giai đoạn, đảm bảo độ sụt phù hợp
- Bảo dưỡng bê tông tiêu chuẩn và tháo dỡ cốp pha sau 7–14 ngày
Nghiên cứu khoa học liên quan
Nội dung bài viết được xây dựng trên cơ sở kinh nghiệm thực tế kết hợp với các nghiên cứu khoa học đã công bố của tác giả:
- Bài báo 1: Direct method for analysis of presstressed concrete structure
- Bài báo 2: Effects of prestressing force to column, frame consider construction and tensioning sequence
Kết luận – Lựa chọn sàn UBoot, chọn Việt Thành Công
Sàn UBoot chính là lời giải tối ưu cho bài toán kết cấu hiện đại, đặc biệt trong bối cảnh kiến trúc ngày càng đòi hỏi không gian linh hoạt, kết cấu nhẹ và bền vững. Tuy nhiên, hiệu quả hệ sàn phụ thuộc rất lớn vào tay nghề thi công và năng lực thiết kế.
Việt Thành Công là đơn vị đi đầu trong thiết kế & thi công sàn UBoot tại Việt Nam. Với chuyên gia kết cấu Phạm Thành Công cùng với quy trình chuyên nghiệp và hàng loạt công trình thực tế đã triển khai. Chúng tôi cam kết mang đến cho quý khách hàng giải pháp kết cấu tối ưu, tiết kiệm chi phí và đảm bảo chất lượng bền vững theo thời gian.
Liên hệ Việt Thành Công để tư vấn giải pháp tối ưu cho công trình của bạn! Đến với Việt Thành Công là đến với sự tối ưu và sự hoàn hảo.
