Trong xu hướng phát triển các công trình cao tầng hiện đại, yêu cầu về kết cấu ngày càng khắt khe hơn: giảm trọng lượng bản thân, tăng khả năng vượt nhịp, tối ưu chiều cao tầng và rút ngắn tiến độ thi công. Trong bối cảnh đó, sàn UBoot trong nhà cao tầng là một lựa chọn hợp lý được nhiều kỹ sư lựa chọn nhờ khả năng tạo ra bản sàn hai phương có độ cứng lớn nhưng vẫn giảm đáng kể lượng bê tông không tham gia chịu lực.
Giới thiệu sàn uboot trong nhà cao tầng
Khác với sàn đặc truyền thống, sàn UBoot sử dụng các hộp nhựa tạo rỗng đặt trong vùng bê tông ít chịu ứng suất. Giải pháp này giúp giảm tải trọng bản thân mà vẫn duy trì khả năng chịu uốn và chịu cắt của bản sàn, đặc biệt phù hợp với các công trình cao tầng có nhịp lớn và tải trọng sử dụng cao. Điển hình là trường hợp chung cư cao tầng Vida Residence (60 tầng) tại trung tâm Dubai đã tăng thêm hai tầng so với thiết kế ban đầu, tiết kiệm được 2170m3 bê tông và giảm 456 tấn khí thải CO2.
Vì sao nhà cao tầng cần giảm trọng lượng sàn?
Đối với công trình nhiều tầng, tải trọng của bản sàn chiếm tỷ lệ lớn trong tổng tải trọng truyền xuống cột, vách và móng.
Khi trọng lượng bản thân của sàn giảm sẽ mang lại nhiều lợi ích:
- giảm nội lực tác dụng lên cột và móng;
- giảm tải trọng động đất đối với công trình ở vùng có yêu cầu kháng chấn;
- giảm lượng vật liệu cho kết cấu chịu lực;
- tăng hiệu quả kinh tế khi số tầng lớn.
Do đó, việc giảm trọng lượng bản thân của mỗi mét vuông sàn mang lại hiệu quả tích lũy đáng kể cho toàn bộ công trình.

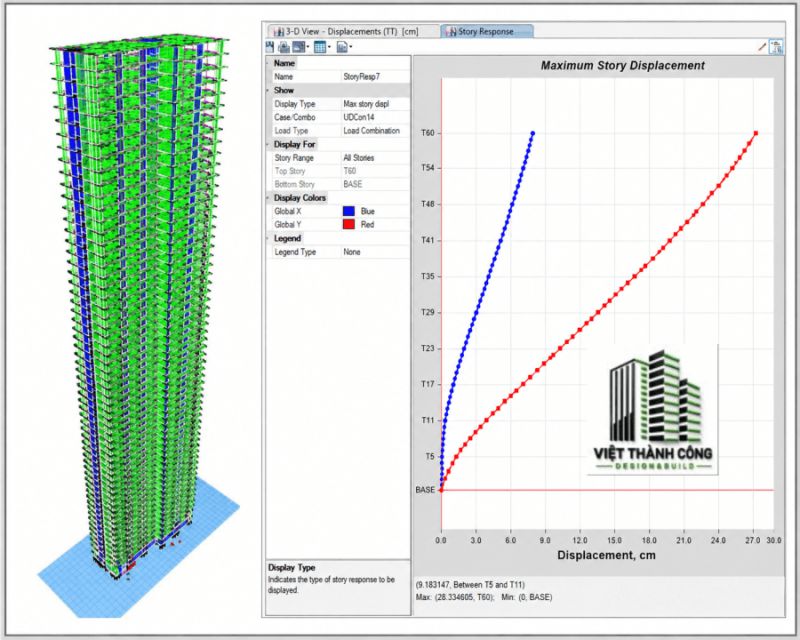

Vì sao nhà cao tầng cần hạn chế chuyển vị đỉnh?
Đối với nhà cao tầng tải trọng ngang như gió và động đất lớn dẫn đến chuyển vị ngang lớn, mà chuyển vị ngang ảnh hưởng trực tiếp đến giải pháp kết cấu, ảnh hưởng đến ổn định tòa nhà và cả khả năng sử dụng, tính tiện nghi. Do đó cần hạn chế chuyển vị ngang. Việc lựa chọn sàn uboot có độ cứng lớn và phân bố đều trên toàn bộ mặt bằng giúp tăng độ cứng ngang từ đó hạn chế chuyển vị đỉnh công trình.
Đặc biệt với những công trình cao trên 40 tầng, để đảm bảo chuyển vị đỉnh do tải trọng gió hoặc động đất, nếu sử dụng sàn dầm truyền thống thường phải bố trí hệ outrigger để đảm bảo chuyển vị đỉnh. Tuy nhiên, với sàn uboot có chuyển vị ngang bé hơn đáp ứng yêu cầu mà không cần hệ outrigger.
Đặc điểm thiết kế sàn uBoot trong nhà cao tầng
Thiết kế theo cơ chế bản hai phương
Sàn U-Boot làm việc theo cơ chế bản hai phương, truyền tải trọng đồng thời theo hai phương vuông góc. Điều này giúp phân bố nội lực đều hơn so với hệ sàn dầm một phương.
Việc bố trí hộp tạo rỗng không làm gián đoạn các gân bê tông chịu lực theo cả hai phương, nhờ đó độ cứng của bản vẫn được duy trì.
Chiều dày sàn lớn nhưng trọng lượng không tăng tương ứng
Một ưu điểm đáng chú ý của sàn U-Boot là có thể tăng chiều dày bản nhằm tăng độ cứng chống võng mà không làm trọng lượng tăng theo tỷ lệ như sàn đặc.
Điều này đặc biệt hữu ích đối với:
- văn phòng;
- trung tâm thương mại;
- bệnh viện;
- khách sạn;
- bãi đỗ xe nhiều tầng.
Khả năng vượt nhịp lớn
Trong các công trình cao tầng hiện đại, khoảng cách giữa các cột thường được mở rộng nhằm tạo không gian linh hoạt.
Sàn UBoot thường được áp dụng cho các nhịp khoảng:
- 6.5–10 m đối với công trình thông thường;
- lớn hơn khi kết hợp cáp dự ứng lực.
Việc lựa chọn nhịp tối ưu cần dựa trên tính toán kết cấu cụ thể.
Kiểm soát độ võng
Độ võng là một trong những tiêu chí quan trọng khi thiết kế sàn nhà cao tầng. Do chiều cao tiết diện tăng lên nên mô men quán tính của bản lớn hơn, giúp:
- giảm độ võng dài hạn;
- giảm rung động sàn;
- tăng độ cứng sử dụng.
Độ cứng ngang lớn hơn sàn dầm

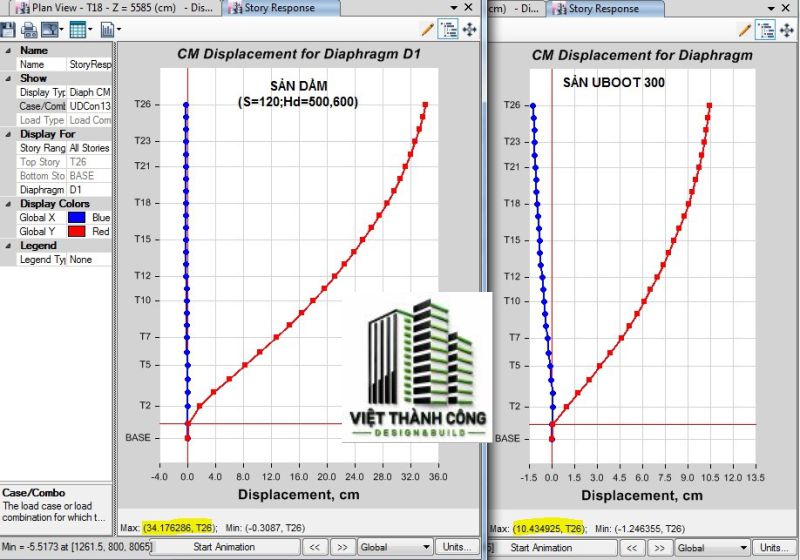

Không chỉ hạn chế chuyển vị đứng sàn, sàn uboot còn vượt trội sàn dầm truyền thống ở khả năng chịu tải ngang. Một ví dụ điển hình, tòa nhà 26 tầng, được Việt Thành Công thiết kế chuyển vị ngang do gió gây ra trong sàn Uboot chỉ bằng 30% sàn dầm truyền thống.
Những yêu cầu cần lưu ý khi thiết kế sàn uboot trong nhà cao tầng
Bố trí vùng đặc
Không phải toàn bộ bản sàn đều đặt hộp U-Boot.
Các khu vực cần bố trí bê tông đặc gồm:
- vùng quanh cột;
- vùng chịu lực cắt;
- khu vực tập trung tải trọng lớn;
- vị trí mở lỗ kỹ thuật.
Vùng đặc có tác dụng tăng khả năng chịu cắt tại miền có lực cắt lớn, chịu lực chọc thủng quanh cột và cho phép hình thành khớp dẻo khi động đất xảy ra. Việc xác định kích thước vùng đặc cần dựa trên kết quả tính toán.
Phân tích nội lực
Việc phân tích kết cấu nên sử dụng mô hình không gian để xác định:
- mô men uốn;
- lực cắt;
- Momen xoắn;
- chuyển vị đứng(võng sàn);
- dao động;
- chuyển vị đỉnh;
- chuyển vị lệch tầng.
Nội lực trong thiết kế có thể sử dụng mô hình đàn hồi tuyến tính (linear). Tuy nhiên, riêng chuyển vị đứng cần sử dụng mô hình phi tuyến tính (nonlinear) để xem xét nhiều yếu tố tác động như nứt, co ngót và cả từ biến. Hoặc là ứng xử ngoài miền đàn hồi khi động đất cũng cần thực hiện các phân tích phi tuyến khác như phân tích pushover để được một kết quả đáng tin cậy hơn.
Kiểm tra chọc thủng
Đối với sàn phẳng, kiểm tra chọc thủng quanh cột là bước bắt buộc.
Trong trường hợp khả năng chịu cắt không đủ, kỹ sư có thể:
- mở rộng vùng đặc;
- tăng chiều dày sàn;
- sử dụng thép chống cắt hoặc giải pháp tăng cường khác.
Kiểm tra khả năng chịu cắt

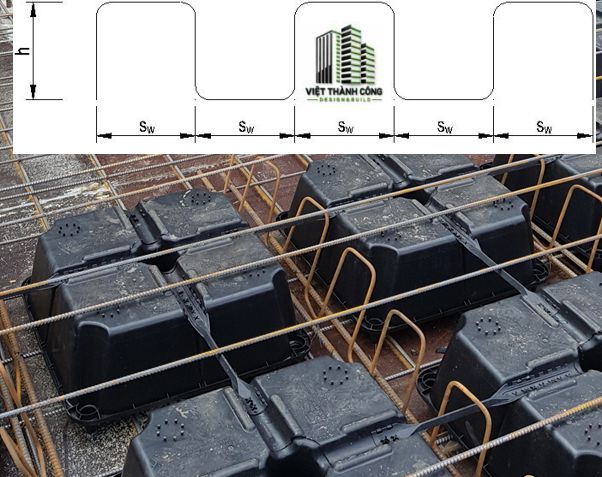

Khoảng hở giữa hai hộp (bản bụng của tiết diện I) chịu lực cắt cần được tính toán theo lực cắt tương ứng. Nếu chỉ riêng bê tông bản bụng không đủ chịu cắt cần bố trí thép ziczac bổ sung.

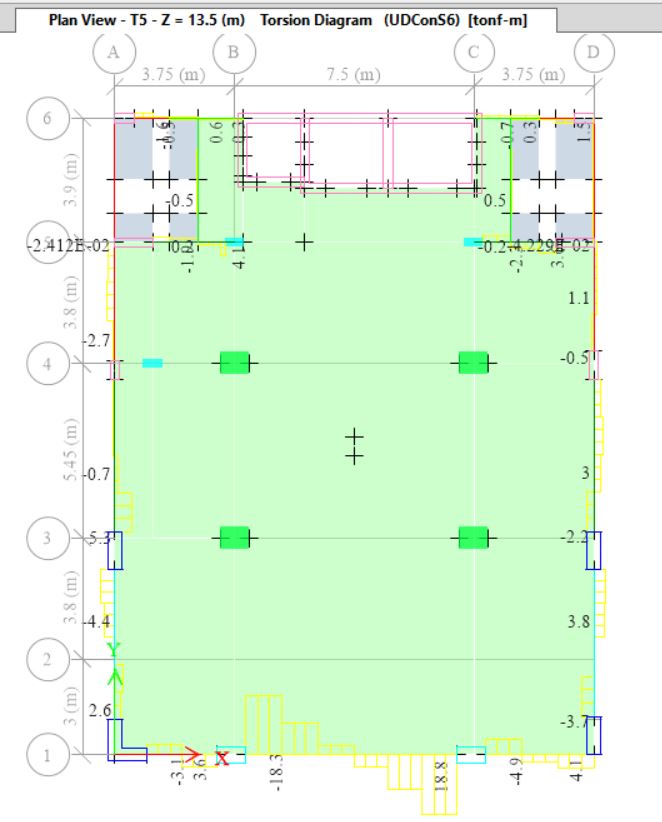

Kiểm tra xoắn dầm biên
Đối với nhà cao tầng nói chung và sàn uboot trong nhà cao tầng nói riêng, tâm cứng thường cách xa tâm đón gió công trình thường dễ bị xoắn. Do đó hệ dầm biên chịu giúp tăng cường độ cứng chống xoắn tóa nhà và phân phối nội lực chuyển vị tổng thể, cấu kiện này ngoài ứng xử chịu uốn thông thường còn phải chịu thêm momen xoắn và lực cắt rất lớn. Đây là nguyên nhân dẫn đến các vết nứt xiên gần gối.
Tuy nhiên, trong thực tế kỹ sư thường bỏ xót tính toán dầm chịu uốn xoắn đồng thời.
Đặc điểm thi công sàn uboot trong nhà cao tầng
Quy trình thi công tuần thủ TCVN 4453-1995: Qui phạm thi công và nghiệm thu kết cấu bê tông cốt thép toàn khối, gồm các bước:
- lắp dựng cốp pha;
- lắp đặt cốt thép lớp dưới;
- bố trí hộp U-Boot theo bản vẽ;
- lắp thép lớp trên;
- kiểm tra khoảng cách và cao độ;
- đổ bê tông;
- bảo dưỡng bê tông.
Trong quá trình thi công cần đảm bảo hộp U-Boot được cố định chắc chắn để tránh hiện tượng nổi hoặc dịch chuyển khi đổ bê tông.
Ngoài ra, thi công sàn uboot trong nhà cao tầng cũng cần lưu ý bù co ngắn cột do biến dạng đàn hồi (column shortening).

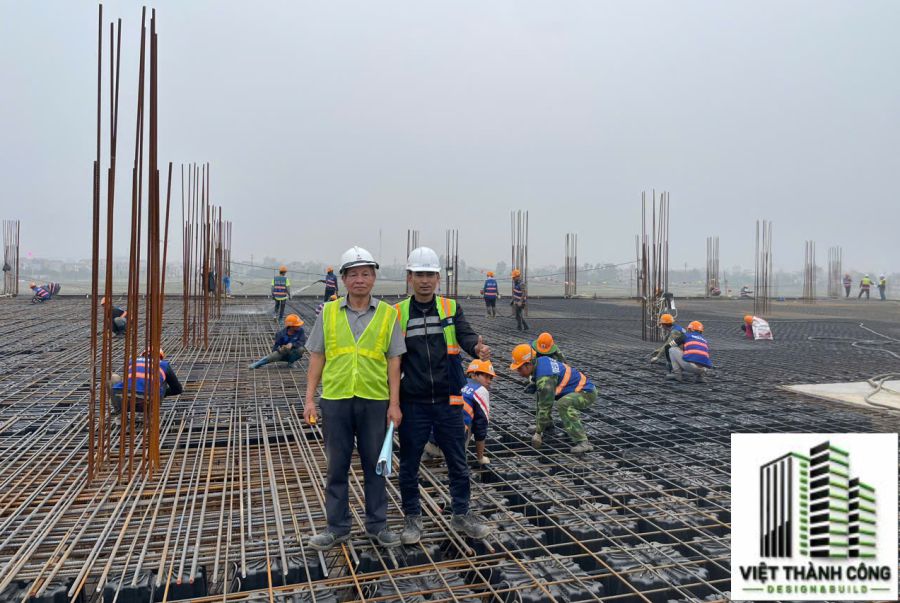

Những lưu ý trong quá trình đổ bê tông
Để đảm bảo chất lượng kết cấu cần chú ý:
- sử dụng hỗn hợp bê tông có độ sụt phù hợp;
- đầm bê tông đúng kỹ thuật;
- không tập trung quá nhiều bê tông tại một vị trí;
- kiểm tra sự ổn định của hộp tạo rỗng trong suốt quá trình thi công.
Việc kiểm soát chất lượng ở giai đoạn này ảnh hưởng trực tiếp đến khả năng làm việc lâu dài.
Khi nào nên sử dụng sàn uBoot cho nhà cao tầng?
Sàn U-Boot đặc biệt phù hợp với các công trình:
- chung cư cao tầng;
- văn phòng;
- khách sạn;
- trung tâm thương mại;
- bệnh viện;
- trường học;
- bãi đỗ xe nhiều tầng.
Đối với công trình có nhịp lớn, yêu cầu không gian thông thoáng và cần giảm tải trọng bản thân, đây là một trong những giải pháp đáng cân nhắc.
Kết luận- sàn uBoot cho nhà cao tầng
Sàn U-Boot là giải pháp kết cấu giúp giảm trọng lượng bản thân, tăng độ cứng và tạo không gian vượt nhịp lớn cho các công trình cao tầng. Tuy nhiên, việc thiết kế nhà cao tầng nói chung và sàn uboot trong nhà cao tầng nói riêng là bài toán tổng hợp để bao quát mọi nhiều vấn đề nhiều hiện tượng phức tạp để tránh xảy ra sai xót đồng thời đạt được sự tối ưu.
Việc lựa chọn sàn U-Boot cần được thực hiện trên cơ sở tính toán kết cấu chi tiết, phù hợp với yêu cầu kiến trúc, tải trọng sử dụng và điều kiện thi công của từng dự án để đạt hiệu quả kỹ thuật và kinh tế tối ưu.
