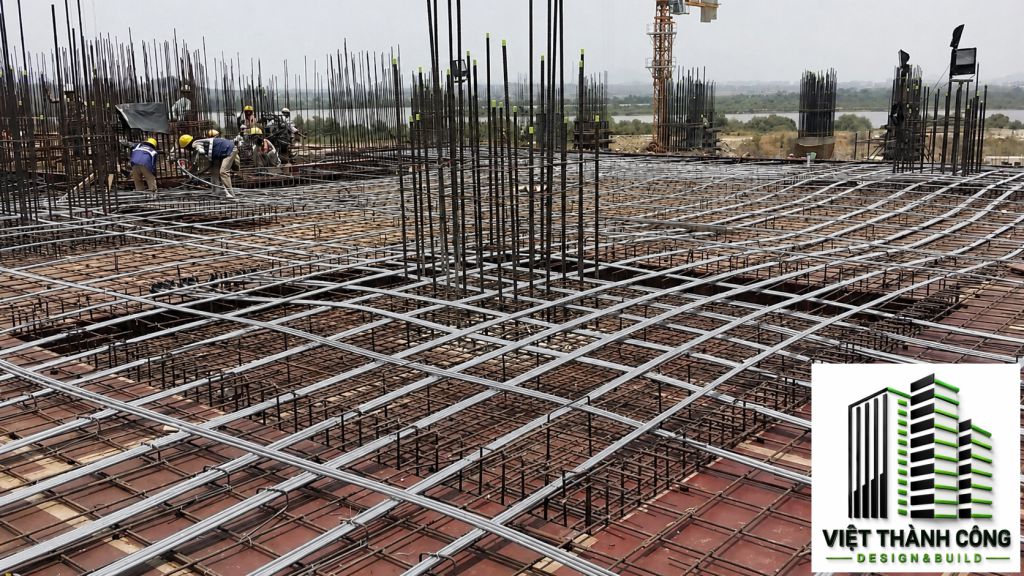

Sàn dự ứng lực là kết cấu sàn bê tông cốt thép sử dụng bê tông cường độ cao kết hợp với cáp dự ứng lực nhằm tăng khả năng vượt nhịp. Về bản chất, đây vẫn là một dạng của sàn bê tông cốt thép, nhưng thay vì chỉ sử dụng cốt thép thông thường, cáp cường độ cao được thay thế sau đó căng đến một lực thiết kế khi bê tông đạt đủ cường độ. Lực căng của cáp tạo ra ứng suất nén trước trong bê tông, giúp bù trừ phần lớn ứng suất kéo phát sinh khi sàn chịu tải trọng khai thác. Nhờ đó, bê tông hầu như không làm việc trong trạng thái chịu kéo, hạn chế tối đa sự hình thành vết nứt, giảm độ võng.
Những ưu điểm này cho phép sàn dự ứng lực vượt được khẩu độ lớn hơn, tạo không gian sử dụng thông thoáng, đồng thời tối ưu chiều cao thông thủy và nâng cao hiệu quả kinh tế cho công trình. Đây hiện là giải pháp được sử dụng rộng rãi trong chung cư, trung tâm thương mại, nhà cao tầng và công trình công nghiệp. Bài viết này sẽ làm sáng tỏ!
Giới thiệu về sàn dự ứng lực
Sàn dự ứng lực một bước tiến vĩ đại trong ngành xây dựng, mang đến nhiều ưu điểm vượt trội. Giải pháp này được ứng dụng trong trung tâm thương mại, nhà hàng, gara, nhà cao tầng.
Việt Thành Công là đơn vị thiết kế và thi công sàn dự ứng lực hàng đầu. Trong thiết kế, chúng tôi cam kết mang đến giải pháp kết cấu tối ưu. Trong thi công là chất lượng cao nhất, tiến độ nhanh cho mọi công trình. Hãy gọi ngay để đươc tư vấn miễn phí!

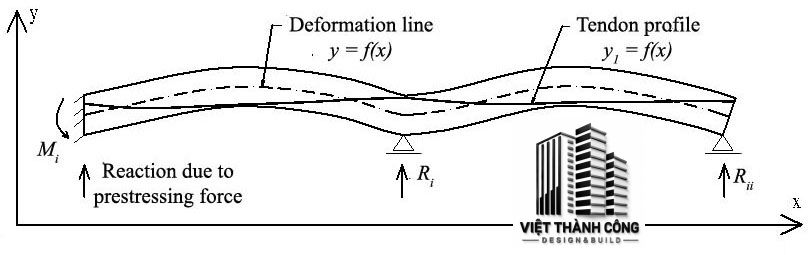

Nguyên lý làm việc sàn dự ứng lực
Lực kéo trong sợi cáp làm bê tông bị nén lại là điều rõ ràng nhất. Thêm vào đó, để tận dụng tối đa hiệu quả các sợi cáp được bố trí theo quĩ đạo là các đường parabol tạo hiệu ứng lệch tâm. Lúc này, sàn vừa chịu nén vừa chịu momen lệch tâm của sợi cáp. Lúc làm việc thực trong sàn không có ứng suất kéo, đồng thời sàn có hiện tượng vồng lên ở giữa nhịp. Như vậy, ở trạng thái giới hạn 2 sàn dự ứng lực không có ứng suất kéo và vồng lên. Còn ở trạng thái 1, cáp dự ứng lực làm việc chịu kéo như cốt thép thông thường.
Nguyên lý làm việc cũng như thiết kế sàn dự ứng lực là một vấn đề phức tạp. Độc giả quan tâm có thể xem thêm Load-Balancing Method for Design and Analysis of Prestressed Concrete Structures -Tung Yen Lin (Đăng trên Tạp Chí ACI Structure) và Direct method for analysis of prestressed concrete structure– Phạm Thành Công (Đăng trên Tạp chí Phát triển Khoa học và Công nghệ – Đại học Quốc gia TP.HCM).
Cấu tạo
Sàn dự ứng lực được cấu tạo bởi các thành phần

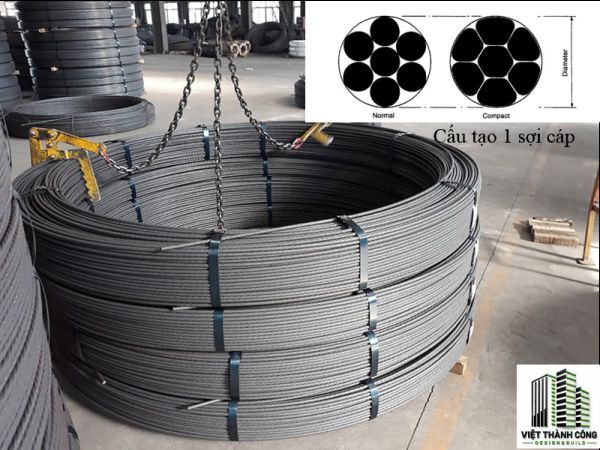

Cáp dự ứng lực
1 Strand – Cáp dự ứng lực gồm 7 sợi làm bằng thép cường độ cao có giới hạn bền tối thiểu 1860Mpa. Đường kính cáp thường dùng nhất 12.7mm và 15.2mm.

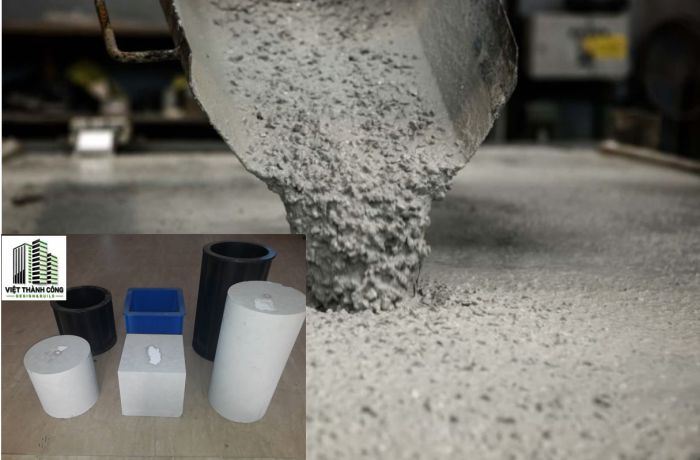

Bê tông cường độ cao
Bê tông trong sàn dự ứng lực là bê tông cường độ cao mác tối thiểu M350(B25). Việc sử dụng bê tông cường độ cao giúp chịu lực nén ban đầu cũng như giảm từ biến nguyên nhân gây tổn thất dài hạn.
Ống gen (duct)
Ống gen có nhiệm vụ cách ly sự bám dính bê tông đến khi kéo cáp đến lực thiết kế.

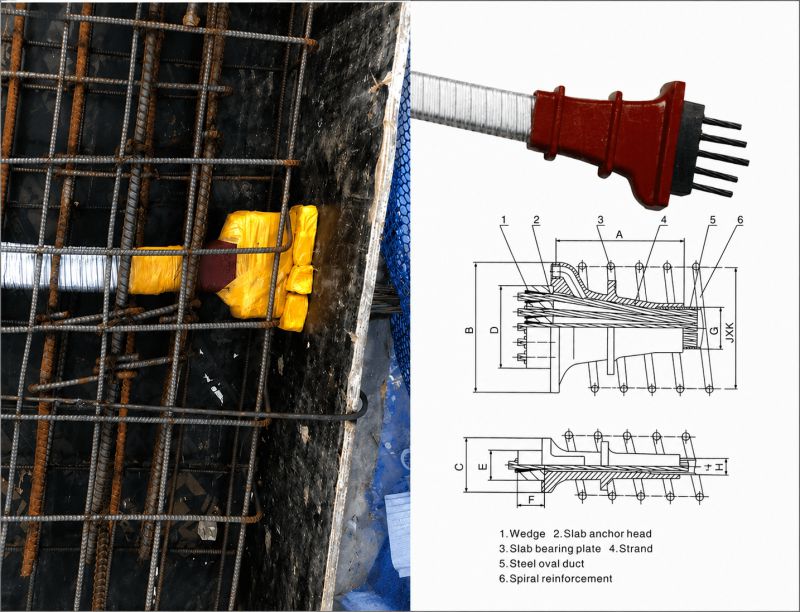

Đầu neo (Anchorage)
Hai đầu cáp là đầu neo sống, đầu neo chết hoặc cả hai đầu neo sống tùy vào chiều dài cáp.
Cốt thép thường
Cốt thép thường là loại CB400-V hoặc tương đương được bố trí cấu tạo chống nứt, chọc thủng. Những vị trí cáp chưa đảm bảo khả năng chịu lực cũng được bổ sung cốt thép thường.
Phân loại
Sàn dự ứng lực có hai loại:
- Cáp bám dính (bonded): Được luồn trong các ống gen, sau khi kéo căng sẽ bơm vữa vào trong.
- Cáp không bám dính (unbonded): Cáp được bọc mỡ và lớp nhựa bảo vệ, cho phép trượt tự do bên trong bê tông và chỉ neo giữ lực tại hai đầu bản.
Trong hai loại này, sàn cáp bám dính chịu lực tốt hơn so với cáp không bám dính. Và ở Việt Nam chủ yếu sử dụng sàn cáp bám dính.
Ưu nhược điểm
Ưu điểm
Sở dĩ sàn dự ứng lực ngày càng được ưa chuộng là nhờ những ưu điểm nổi bật sau:
- Vượt nhịp lớn: Đây là ưu điểm cốt lõi, khả năng chịu lực cao cho phép sàn vượt được các nhịp lớn (10-20m hoặc hơn) mà không cần nhiều cột chống đỡ. Giảm thiểu cột giúp tạo ra không gian mở, dễ dàng bố trí mặt bằng và thay đổi công năng sử dụng trong tương lai. Ít cột đồng nghĩa với việc tăng diện tích sàn hữu ích, mở ra nhiều ý tưởng thiết kế độc đáo và hiện đại.
- Giảm nứt và võng: Nhờ vào lực nén trước làm cho sàn hầu như không có vết nứt hoặc vết nứt bé, cùng với độ võng rất bé.
- Giảm chi phí: theo thống kê với nhịp sàn lớn hơn 7m thì sàn dự ứng lực có chi phí thấp hơn dầm sàn truyền thống.
- Giảm lượng cốt thép thường: thép thường trong sàn dự ứng lực thường chỉ cần bố chí cấu tạo đã đủ chịu lực.
- Trọng lượng nhẹ nhất trong các giải pháp sàn vượt nhịp hiện nay.
- Bên cạnh đó do là hệ sàn phẳng nên thời gian thi công được rút ngắn.
Nhược điểm
Tuy có nhiều đặc điểm ưu việt, Sàn dự ứng lực vẫn có những hạn chế nhất định:
- Thiết kế: cần kỹ sư thiết kế đủ năng lực, chuyên môn sâu về dự ứng lực.
- Qui trình thi công kỹ thuật cao: cần kỹ sư có chuyên môn, công nhân phải qua đào tạo.

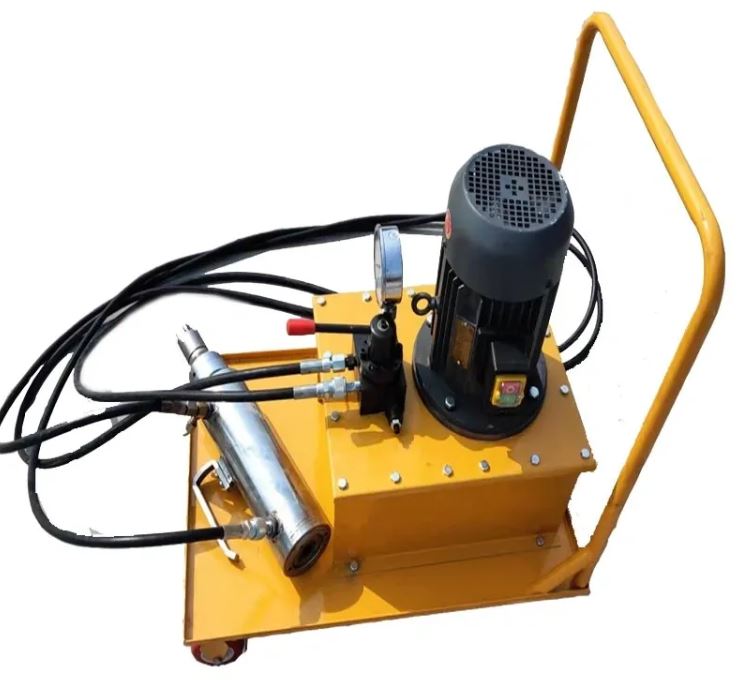

- Máy móc chuyên biệt: Các loại máy móc phức tạp, kỹ thuật cao.
- Nhịp bé không hiệu quả: Nhịp bé hơn 7m không hiệu quả.
- Nhà xây chen khó đặt đầu neo: đầu neo sống phải đặt trên sàn làm giảm khả năng chịu lực.
Ứng dụng
Công nghệ dự ứng lực có thể nói là một cuộc cách mạng nhảy vọt trong ngành xây dựng. Với nhiều ưu điểm vượt trội nên được ứng dụng ở nhiều dạng công trình:
- Nhà cao tầng: Đặc biệt hiệu quả cho các tòa nhà văn phòng, chung cư, trung tâm thương mại.
- Công trình công cộng: Bệnh viện, trường học, nhà thi đấu, trung tâm hội nghị.
- Nhà công nghiệp: Nhà xưởng, kho bãi có yêu cầu về không gian rộng và tải trọng lớn.
- Công trình giao thông: Cầu vượt, hầm chui.
Có thể thấy sàn dự ứng lực có là giải pháp hữu ích cho công trình hiện đại. Tuy nhiên nó không phù hợp cho những công trình có nhịp bé hơn 7m. Ngay cả nếu nhịp lớn hơn 7m nhưng xây chen cũng không khả thi vì khó đặt đầu neo sống.
Xu thế thiết kế và thi công sàn dự ứng lực trong tương lai?
Mặc dù đã tích hợp trong mình khá nhiều đặc điểm ưu việt. Tuy nhiên trong xu thế phát triển không ngừng, sàn dự ứng lực sẽ tiếp tục cải tiến hơn. Một hướng đi mới là kết hợp giữa sàn dự ứng lực và sàn uboot . Đó chính là sự kết hợp tối ưu của hai đặc tính: Sàn uboot có trọng lượng nhỏ tuy nhiên khả năng chống nứt và võng vẫn còn hạn chế kết hợp với sàn dự ứng lực khả năng chống nứt và võng tốt. Đó là sàn uboot kết hợp cáp DUL.
Vì sao là lựa chọn hàng đầu trong công trình hiện đại?
Sàn dự ứng lực không chỉ giúp vượt nhịp lớn và giảm chiều dày sàn, mà còn mang lại hiệu quả kinh tế, tiến độ thi công nhanh, độ bền cao và tính linh hoạt trong thiết kế kiến trúc. Trong thiết kế và thi công được kiểm chứng qua nhiều công trình lớn. Chính những ưu điểm này đã khiến chủ đầu tư tin tưởng, trở thành giải pháp kết cấu được ưu tiên trong các công trình hiện đại, đặc biệt là các dự án có yêu cầu cao về không gian, hiệu quả đầu tư và tuổi thọ công trình.
Nghiên cứu khoa học liên quan
Nội dung bài viết được xây dựng trên cơ sở kinh nghiệm thực tế kết hợp với các nghiên cứu khoa học đã công bố của tác giả:
- Bài báo 1: Effects of prestressing force on column, frame consider construction and tensioning sequence
- Bài báo 2: Direct method for analysis of presstressed concrete structure
